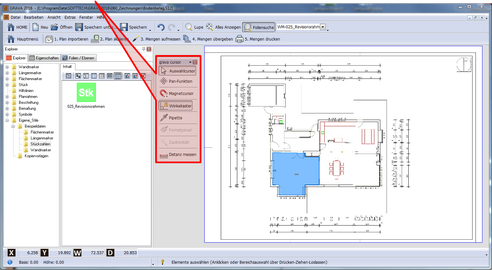

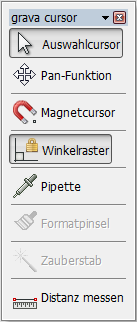

Die Cursorleiste enthält Schaltflächen für bestimmte Funktionen des Cursors, also des Mauszeigers.
Ausgegraute Funktionen können erst dann aktiviert werden, wenn ein Element ausgewählt ist.
▪Auswahlcursor
Der Auswahlcursor bewirkt, dass Elemente mit der linken Maustaste ausgewählt werden können.
Die Pan-Funktion wird automatisch deaktiviert.
▪Pan-Funktion
Ist die Pan-Funktion aktiviert, kann der Plan auf der Zeichenfläche mit gedrückter linker Maustaste verschoben werden.
Der Auswahlcursor wird automatisch deaktiviert.
▪Magnetcursor
Der Magnetcursor bewirkt, dass sich der Mauszeiger an bestimmten Punkten eines gezeichneten Elementes einfängt, z.B. an den Ecken einer Wand.
▪Winkelraster
Ist der Winkelraster aktiviert, rastet die Line am Mauszeiger automatisch in bestimmten Winkeln ein. Diese Funktion ist z.B. nützlich, wenn exakte 90° Winkel gezeichnet werden sollen.
▪Pipette
Die Pipette bewirkt, dass die Eigenschaften des ausgewählten Elementes kopiert werden. Mit diesen Eigenschaften kann dann weiter gezeichnet werden.
▪Formatpinsel
Der Formatpinsel überträgt Eigenschaften eines selektierten Elements soweit als möglich auf ein anderes Element. Bei gleichen Elementen werden alle Eigenschaften übertragen.
▪Zauberstab
Ist der Zauberstab aktiviert, werden gleichartige Elemente gefunden und markiert.
▪Distanz messen
Funktion zum Abgreifen der Distanz zweier Punkte.
